步进上料机程序更新2014/4/20:

1 : 菜单内添加了"每次都返回零点吗?"--可以每次不用回零

2:菜单内添加了"关机后恢复出厂设置"

3 : 优化了步进电机的加速过程,正常下可以加速到 17000

4 : 添加了料台带有震动功能。

5:添加了自动识别功能:以前粘完胶粉后到对接珠子这段时间,如果丝杆还没到位,会点火2次,一次是预加热时间,一次是对接加热时间

现在添加了识别功能:如果料板速度低于10000,为防止胶粉冷却,还点火2次,如果速度高于10000,则会连续点火


常见问题解决:其他更多问题见网页底端

▲:第一行对位方法:

1:按F3,把铝排感应器关闭,放入铝排,按F5,锁紧铝排

2:按,把丝杆开进去 ,进行粗调

3:开到差不多的位置,按F8,F9进行精调,按F7可以把机头下降。

4:对好位置,按F4进行保存!按F3,把铝排感应器开启,对位完成!

在设置里面-设置"料板起粘位置(毫米)"也可以设置首行



▲:跑偏问题-一排对,一排对不准

1:零点感应器坏,导致零点对不准

2:零点感应器一闪一闪:感应器坏 或 感应器型号错,换成24V

3:速度过快,最好不要超过15000

4:丝杆出现间隙:怎么判断:按,把丝杆开进去,再按,此时碰到零点后,屏幕底部会显示出误差:i误差超过20丝,就需要调整丝杆   前进:指的是料板前进时出现间隙   后退:指的是料板后退时出现间隙

▲:丝 杆 卡 住

1:速度过快,一般是10000左右

2:丝杆位置装偏:丝杆与料板之间没有平行,解决方法:在连接处安装"活动关节"

3:驱动器没有力:如何判断:在电机旋转中,用手握住电机手轮,力道是否跟"单排机的转面电机"力道差不多,进行比较

▲:粘完胶粉会点2次火

添加了自动识别功能:以前粘完胶粉后到对接珠子这段时间,如果丝杆还没到位,会点火2次,一次是预加热时间,一次是对接加热时间

现在添加了识别功能:如果料板速度低于10000,为防止胶粉冷却,还点火2次,如果速度高于10000,则会连续点火

▲:跳行运行--直接从某一行做起,不要重头做。

在工作主界面上,按,此时屏幕右上角会改变行数 行数:02/12 说明共12行,准备做第2行。直接放入铝排,就会跳过第一行,直接做第二行

▲:每次都返回零点吗?

指的是工作结束后,料板不会返回。等做完最后一排后,才返回零点!



产品介绍


■产品描述:

本电脑搭配全自动上料机,适用于镜片-异形镜片等自动上料。大大降低工人劳动力和上料时间。

■详细参数:

输入电压:AC220V 50-60HZ

保险丝:5A 规格:5X20MM

感应器:DC24V 二线 常开

电磁阀:AC220V

内置变压器:24VDC >1A

■安装注意:

1.使用本机需要将机器外壳通过一电线接地。否则有触电的危险

2.本设备有防雷击功能,但在强雷电天气下尽量不要使用本设备。

3.点火器的打火线工作时可达上万伏的高压,在安装时候应尽量远离传感器线与主线,否则将影响系统稳定运行。点火器黑色地线必须接机器外壳

4.当维护和调试机器时,请关闭电源进行!



操作说明


■功能设置 重要提示:

1:"胶粉预加热时间"--机头粘完胶粉后,到对接珠子的时间。

2:手动测试的任何一个功能,现在可以直接在工作主界面上使用

■手动测试:

手动测试(测试设备好坏):主界面下,按进入手动测试,按相应的功能就可以动作,再按一次就可以关闭。

F1为点燃或关闭煤气,如果F1按下有点火状态出现则为正常,否则为设备出现故障!

测试感应器好坏:主界面下,按进入手动测试,再按进入感应器模式,感应器进行试探感应,屏幕上会0变为1

■菜单设置

可进入菜单设置

1:按可以上下翻动菜单,按可以快速翻页,选中需修改的菜单

2:按出现光标,按可以移动光标,按可以修改光标内的数值,或直接按数值键也可修改

3:修改完成后,按,光标消失,按回到主界面,菜单修改完成

注 意:所 有 菜 单 时 间 单 位 都 为 秒!

■运行状态 可操作功能

当机器调试完毕以后,可放入铝排,感应器接受到信号后,机器将开始运行。屏幕显示的进度条为当前动作已用的时间和剩余的时间。在运行时,可进行如下操作:

停:按红色按钮,将强制停止,所有气缸将回到初始模式。

暂 停:按F9可以暂停,再按一次可以恢复运行

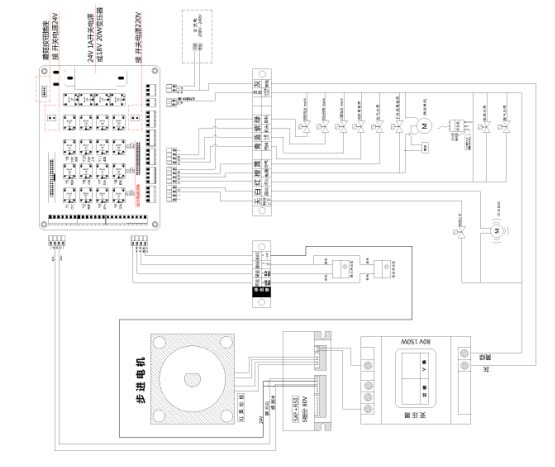

电气接线








点击下载高清工程图



点击下载CAD2008图纸










线路板上对应的继电器功能:
Y1继电器:空  (Y1信号线 当 电机脉冲信号线)
Y2继电器:空  (Y2信号线 当 电机方向信号线)
Y3继电器:料台上下(步进电机改装扁珠时用)程序不用改
Y4继电器:震动电机(步进电机改装扁珠时用)程序不用改
Y5继电器:煤气水阀+空气水阀+点火器
Y6继电器:电刷+下料箱电磁阀
Y7继电器:吹气冷却水阀
Y8继电器:胶粉盘电磁阀
Y9继电器:铝排电磁阀
Y10继电器:火管电磁阀
Y11继电器:机头电磁阀


点击下载高清实物图
