常见问题解决方法:其他问题看网页底部

: 感应器一闪一闪,或突然启动,说明感应器坏了,更换24V感应器!

产品介绍


■详细参数:

输入电压:AC220V 50-60HZ

保险丝:5A 规格:5X20MM

感应器:DC24V 二线 常开

电磁阀:AC220V

内置变压器:24VDC >1A

■安装注意:

1.使用本机需要将机器外壳通过一电线接地。否则有触电的危险

2.本设备有防雷击功能,但在强雷电天气下尽量不要使用本设备。

3.当维护和调试机器时,请关闭电源进行!

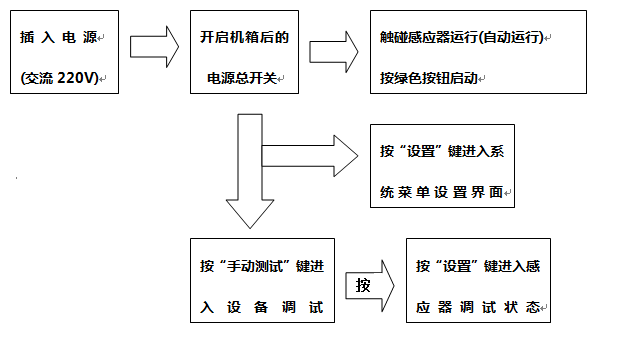

操作说明


■功能设置 重要提示:

1:手动测试的任何一个功能,现在可以直接在工作主界面上使用

■手动测试:

手动测试(测试设备好坏):主界面下,按进入手动测试,按相应的功能就可以动作,再按一次就可以关闭。

测试感应器好坏:主界面下,按进入手动测试,再按进入感应器模式,感应器进行试探感应,屏幕上会0变为1

■菜单设置

可进入菜单设置

1:按可以上下翻动菜单,按可以快速翻页,选中需修改的菜单

2:按出现光标,按可以移动光标,按可以修改光标内的数值,或直接按数值键也可修改

3:修改完成后,按,光标消失,按回到主界面,菜单修改完成

注 意:所 有 菜 单 时 间 单 位 都 为 秒!

■运行状态 可操作功能

当机器调试完毕以后,可放入铝排,感应器接受到信号后,机器将开始运行。屏幕显示的进度条为当前动作已用的时间和剩余的时间。在运行时,可进行如下操作:

停:按红色按钮,将强制停止,所有气缸将回到初始模式。

暂 停:按F9可以暂停,再按一次可以恢复运行



电气接线


常见问题
